CNG低温专用高压球阀
您现在的位置:首页 > 产品展示 > 球阀

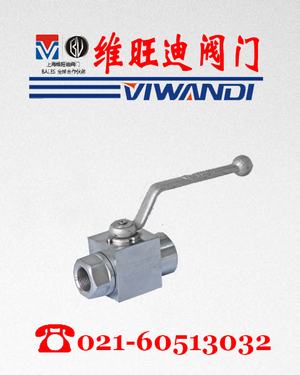

CNG低温专用高压球阀

CNG高压球阀_CNG专用高压球阀_CNG低温高压球阀

1天然气高压球阀 CNG高压球阀的详细说明:
       上海维旺迪阀门有限公司
生产的天然气高压球阀 CNG高压球阀独特的密封技术,该产品可用于甚至是苛刻和剧毒的介质,能够满足各顾客的最高要求。
    a:
天然气高压球阀球体处特殊密封(防止内漏):阀座填料:聚甲醛密封,优异的承受高压性能,为适应低温恶劣天气,可在聚甲醛中加入一定比例二氧化锰,可使温度范围达到 -40℃~+200℃。防腐蚀金属保护圈: 在压缩气体行业, 阀 门在开启时压力非常高,尤其是压缩天然气,通常都含有杂质(天然气在过滤后,杂质含量依然偏高),气体在球阀流通的过程中,在高压的作用下,气体温度会快 速升高使聚甲醛阀体密封变软,这使气体中的杂质在高压的冲击下,很容易在通过阀体密封时,划伤密封,并造成气体泄漏。所以本厂的聚甲醛密封加上防腐蚀金属 保护圈的特殊设计,保证了在以上情况出现时,避免了气体直接接触聚甲醛阀体密封(气体接触的是上面的金属密封),从而最大程度的保证了球阀的密封效果,防 止内漏情况出现。
     b:CNG高压球阀
阀杆处特殊密封(防止外漏):主要应用于加气机行业,由于开关频率过高,一般至少为150-200次每天,普通的NBRFPMPTFE等密封不能达到要求,球阀寿命大大降低,本厂采用特殊阀杆填料密封,使球阀可以达到至少20万次的使用寿命。气动高压球阀采用直接连接球阀和执行器装置的结构,通过特殊连接件连接,以减少磨擦力,从而达到延长球阀使用寿命的效果。
     c:
天然气高压球阀CNG高压球阀系列将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分 , 整台阀门沿阀杆中心轴左右对称,它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置,保证了阀门良好的操作 性能;标准阀座采用弹簧结构,将阀座推向球体,保证了良好的进出口双向密封性能;利用自带的排放阀,阀体中腔可向外排放;枢轴采用防吹出保护结构,有效地 防止泄漏;低磨擦系数的轴承,使得扭矩减少到最小,便于阀门启闭;阀杆与阀体有效的接触,使防静电接地装置性能优越等。具有性能优异,可靠性高,用途广 泛,价格合理等优点。 适用于:化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
2
天然气高压球阀CNG高压球阀的特点:

天然气高压球阀系我公司在消化吸收国内外先进技术的基础上生产出的优良产品,它具有更新的设计特点,能满足一般工业标准的安全和方便需要。
    1
、在各种阀门中,球阀的流动阻力最小,全径球阀打开时,球体通道、阀体通道和连接管径相等并成一直径,介质几乎可以毫无损失的流过
    2
、球阀旋转90°即可全关全开,启闭迅速。与相同规格的闸阀、截止阀比较、球阀体积小、重量轻,便于管道安装
    3
CNG高压球阀的开关指示:球体、阀杆、手柄是阀门的运动部件,是一个装配单元。阀杆头部采用偏方结构,能从手柄处位置很容易辨出阀门处于开启位置或关闭位置。当手柄或阀杆扁方与管道轴线平行时,阀门处于开启位置;当手柄或阀杆扁方与
    4
、阀门锁定装置:为了防止误操作阀门,在阀门的全开和全关位置可用锁锁定阀门,特别是安装在野外的阀门或者当工艺流程不允许开或关阀门时,为防止其他人员错误操作阀门,将阀门位置锁定是很重要的。因此根据用户的需要在阀门设计时家装带锁孔定位片可满足用户的工艺要求。
3
CNG高压球阀的概述:

天然气高压球阀,锻造材料可以确保足够的硬度和强度最大额定操作压力下没有内在缺陷施放。足量的壁厚度决定身体和适应不同的高强度螺栓阀系方便维护和足以承担压力管道阀门的阀内件精心设计,选择在各种工作可靠性的工作条件。
  a:
防火安全结构 当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器o形环和盖章的身体,这是软密封,密封可靠当阀座和o形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的。
  b:.
防静电设备:   为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保。
  c.
自由泄漏的身体密封结构:    畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和o形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏。
  d.
操作低扭矩:   自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩。
  e.
双重阻塞渗出:    当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位。
  f.
紧急密封   复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪。
  g.
扩展阀杆:地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门。
  h.
自动体腔,救援 : 当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力,同时不正常的自动释放压力,并不损坏密封的上游的座位。
4
:天然气高压球阀型号说明:Q41N/F/PEEK-16C/420C -150LB/2500LB Q47N/F/PEEK  Q347N/F/PEEK
5
天然气高压球阀的主要适用范围:

主要适用于化工、冶金、石油、制药等行业的各种高压介质输送管道中,适用温度:-196450℃;驱动方式:手动、气动、电动、液动、涡轮动等;公称通径:1/2"12";公称压力:150LB~1500LB;适用介质:水、气、油品、天然气和酸碱腐蚀介质。
6
天然气高压球阀的性能参数:
   a
、工作压力:1.0Mpa-42.0Mpa  150LB-2500LB
   b
、工作温度:-46+550℃。
   c
、驱动方式:手动、蜗轮、气动、电动等。
   d
、连接方式:法兰、焊接、对焊、承插焊、等。
   e
、制造标准:国标GBJBHG,美标APIANSI,英标BS,日本JISJPI等。
    f
、阀体材质:20#25#、 锻钢、A105F11F22、不锈钢、304304L316316L、铬钼钢、低温钢、钛合金钢等。
7:
国标天然气高压球阀设计标准:
设计和制造标准按照: GB12237—1989通用阀门 法兰和对焊连接钢制球阀
结构长度按照: GB12221
连接端尺寸按照:JB/T79,GB9113,HG20592
检验和测试按照: JB/T 9092GB/T13927-1992 通用阀门 压力试验
8:
美标天然气高压球阀设计标准:
设计和制造标准按照: ASME B16.34,API6D等;
结构长度按照: ASME B16.10
连接端尺寸按照:ASME B16.5,ASME B16.25
检验和测试按照: API598
防火设计按照:API607
9
:购买本公司天然气高压球阀请按以下指示进行安装:
   a:
取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。
   b:
安装前应按规定的信号(电动或气动)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。
    C:
准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。
    d:
在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件。
    e:
本类阀应安装在管道的水平方向或垂直方向。
    f:
安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。
    g:
与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。
10:
客户订货须知:
           a:
产品名称与天然气高压球阀的型号
           b:
天然气高压球阀的操作方式 (有手动 涡轮传动 气动 电动等)
           c:
天然气高压球阀的密封面材质和硬度
           d:
天然气高压球阀的阀体材质
           e:
天然气高压球阀的压力
           f:
天然气高压球阀的使用介质(名称、粘度、颗粒 腐蚀性、毒性)
